315MHz SAW Resonator

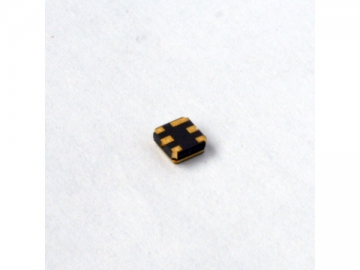

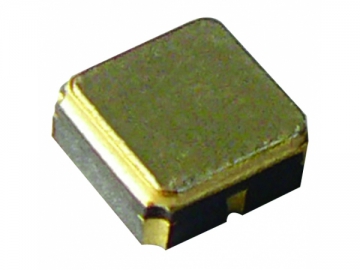

HDR315MS6 (SMD-6)


Anwendungsbereich
Der SAW Resonator hat 1 Anschluss. Er arbeitet mit der 315MHz Mittenfrequenz. Er ist anwendbar für die ferngesteuerte Sicherheit.


Elektrische Spezifikation von 315MHz SAW Resonator

DC Spannung VDC

10V

AC Spannung Vpp

10V50Hz/60Hz

Betriebstemperatur

-20 ℃ bis 85 ℃

Lagertemperatur

-45 ℃ bis 85 ℃

HF Verlustleistung

0dBm


Tabelle 1
Elektrische Spezifikation von 315MHz SAW Resonator

Artikel

Einheit

Minimum

Typisch

Maximum

Mittenfrequenz

MHz

314.925

315.000

315.075

Einfügungsdämpfung (in 50ohm System)

dB



1.5

2.5

Qualitätsfaktor

Entladen Q



12, 800



50 Ω beladen Q



2,000



Temperaturstabilität

Temperatur des Umsatzes

10

25

40

Frequenz des Umsatzes

KHz



fO



Temperaturkoeffizient der Frequenz

ppm / ℃ 2



0.032



Frequenz altern

ppm /yr



≤ ± 10



DC. Isolierungswiderstand

M Ω

1.0





HF Äquivalent

RLC Modell

Bewegungswiderstand R1

Ω



18

26

Bewegungsinduktivität L1

µ H



86



Bewegungskapazität C1

pF



1.5



Pin 1 bis Pin 2 statische Kapazitanz

pF

1.7

2.0

2.3

Wandler mit statischer Kapazität

pF



1.9

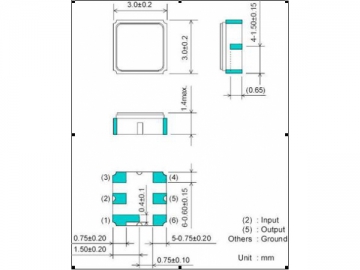

Abmessung von 315MHz SAW Resonator

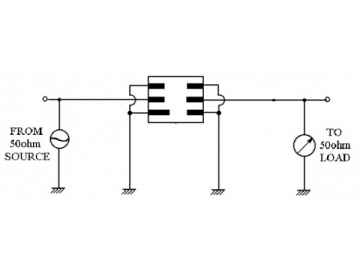

Prüfschaltung von 315MHz SAW Resonator





Umgebungsbedingungen von 315MHz SAW Resonator
1.
Temperaturwechsel
Der 315MHz SAW Resonator muss an einem Ort mit niedriger Temperatur von -40
für 30 Minuten einlegen werden, dann wird er in einer hohen Temperatur von 25 für 5 Minuten und weiter in einer höheren Temperatur von 85 für 30 Minuten eingelegt. Vor der Messung, wenn die Einrichtung in eienm Raum mit normalen Temperaturbedingungen für 1 bis 2 Stunden freigegeben wird, sollen die Werte der Messung den Spezifikationen in Tabelle 1 entsprechen.
2. Widerstand gegen Hitze von der Lötarbeit
Tauchen Sie den 315MHz SAW Resonator in das Bad von Lot bei 260
±5 für 10 ± 1 Sekunden. Dann lassen Sie das Gerät in einen Raum mit normaler Temperatur für 4 Stunden, so die Angaben die Spezifikationen in Tabelle 1 erfüllen.
3. Lötbarkeit
Tauchen Sie das Gerät in das Bad von Lot bei 245 ±5 für 5 Sekunden.
Mehr als 95% der Fläche der Lötplatte müssen mit neuen Loten bedeckt werden. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
4. Mechanische Stöße
Der 315MHz SAW Resonator fällt zufällig auf den Betonboden aus einer Höhe von 1 M dreimal. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
5. Schwingung
Das Produkt soll für jeweils zwei Stunden in x, y und z-Achsen mit einer Amplitude von 1,5mm bei 10 bis 55Hz schwingen. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.

Bemerkungen für die Verwendung von 315MHz SAW Resonator
1. statische Spannung
Die statische Spannung soll vermeidet werden, wenn das Signal beladen und entladen wird. Der SAW Resonator wird durch die statische Spannung beschädigt.
2. Ultraschallreinigung
Die Ultraschallreinigung soll auch vermeidet werden, sie wird auch den Resonator beschädigen.

3. Lötung
Bitte vermeiden Sie, die verschiedenen Teilen des SAW Resonators zu löten. Nur die Leitungen können gelötet werden.


Verpackung von 315MHz SAW Resonator
1. Größe

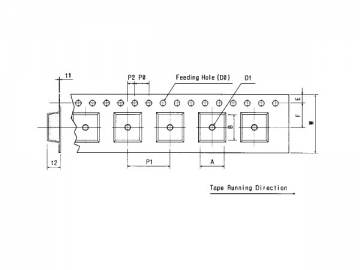

(1) Trägerband: Abbildung 1

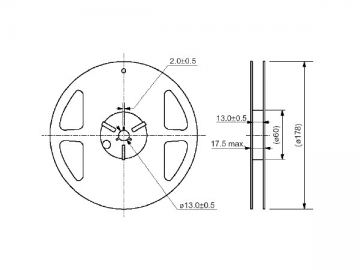

(2) Rolle: Abbildung 2
(3) Der 315MHz SAW Resonator soll richtig verpackt sein, um die Schäden während des Transports oder der Lagerung zu vermeiden.
2. Rollemenge
1000 Stücke/Rolle 7’’
3000 Stücke/Rolle 13’’

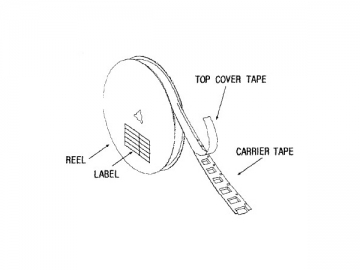

3. erschließende Struktur
(1) Das Band wird um die Rolle in Richtung unten gewickelt.
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->



(2) Label

Gerätename



Produktname des Benutzers



Menge



Lot Nr.




(3) der Teil des Führers und Spezifikationen der vakanten Position.



Spezifikationen des  Bands von 315MHz SAW Resonator
1. Zugfestigkeit von Trägband: 4.4N/mm Breite

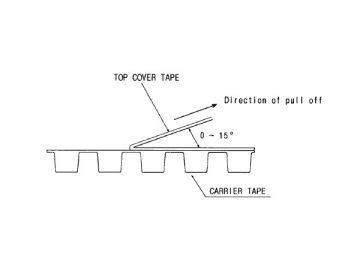

2. die Haftfestigkeit des Bands von der oberen Abdeckung(Siehe die untere Abbildung)
(1) Winkel
