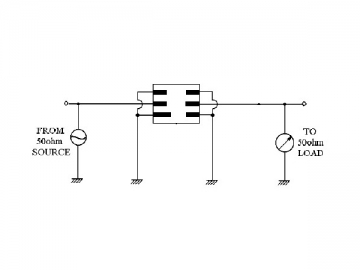

Prüfschaltung von 447MHz SAW Resonator


Umgebungsbedingungen von 868MHz SAW Resonator
1. Temperaturwechsel
Der 868MHz SAW Resonator muss an einem Ort mit niedriger Temperatur von -40 ℃ für 30 Minuten einlegen werden, dann wird er in einer hohen Temperatur von 25℃ für 5 Minuten und weiter in einer höheren Temperatur von 85℃ für 30 Minuten eingelegt. Vor der Messung, wenn die Einrichtung in eienm Raum mit normalen Temperaturbedingungen für 1 bis 2 Stunden freigegeben wird, sollen die Werte der Messung den Spezifikationen in Tabelle 1 entsprechen.
2. Widerstand gegen Hitze von der Lötarbeit
Tauchen Sie den 868MHz SAW Resonator in das Bad von Lot bei 260℃ ±5℃ für 10 ± 1 Sekunden. Dann lassen Sie das Gerät in einen Raum mit normaler Temperatur für 4 Stunden, so die Angaben die Spezifikationen in Tabelle 1 erfüllen.
3. Lötbarkeit
Tauchen Sie das Gerät in das Bad von Lot bei 245℃ ±5℃ für 5 Sekunden. Mehr als 95% der Fläche der Lötplatte müssen mit neuen Loten bedeckt werden. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
4. Mechanische Stöße
Der 868MHz SAW Resonator fällt zufällig auf den Betonboden aus einer Höhe von 1 M dreimal. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
5. Schwingung
Das Produkt soll für jeweils zwei Stunden in x, y und z-Achsen mit einer Amplitude von 1,5mm bei 10 bis 55Hz schwingen. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
6. gesamte Dichtheitsprüfung
Tauchen Sie den SAW Resonator in dem Alkohol bei 70℃ bis 75℃ für mindestens eine Minute. Wenn keine Blasen gesehen werden, hat die Dichtheitsprüfung bestanden. Wenn die Leckrate über 1X10-5 atm cc/sek Helium ist, bedeutet es, dass die Einrichtung die Störung hat. Siehe MIL – STD - 202F, Method 112 für Testdetails.
7. feine Dichtheitsprüfung
Wenn die Leckrate des Resonators über 1X10-5 atm cc/sek Helium ist, bedeutet es, dass die Einrichtung die Störung hat. Siehe MIL – STD - 202F, Method 112 für Testdetails.

Bemerkungen für die Verwendung von 868MHz SAW Resonator
1. statische Spannung
Die statische Spannung soll vermeidet werden, wenn das Signal beladen und entladen wird. Der SAW Resonator wird durch die statische Spannung beschädigt.
2. Ultraschallreinigung
Die Ultraschallreinigung soll auch vermeidet werden, sie wird auch den Resonator beschädigen.
3. Lötung
Bitte vermeiden Sie, die verschiedenen Teilen des SAW Resonators zu löten. Nur die Leitungen können gelötet werden.

Verpackung von 868MHz SAW Resonator
1. Größe

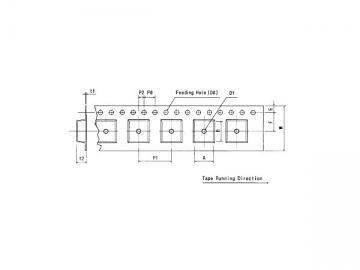

(1) Trägerband: Abbildung 1

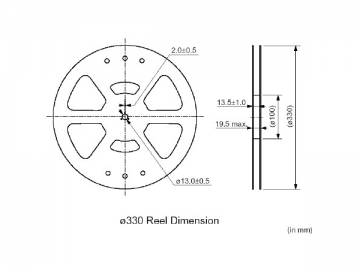

(2) Rolle: Abbildung 2
(3) Der 868MHz SAW Resonator soll richtig verpackt sein, um die Schäden während des Transports oder der Lagerung zu vermeiden.
2. Rollemenge
1000 Stücke/Rolle 7’’
3000 Stücke/Rolle 13’’
3. erschließende Struktur

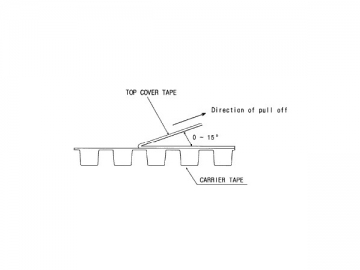

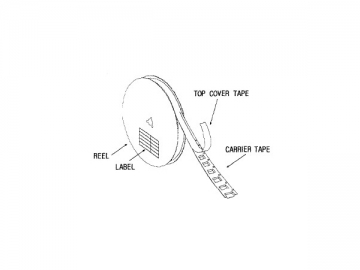

(1) Das Band wird um die Rolle in Richtung von dem unten Bild gewickelt.
