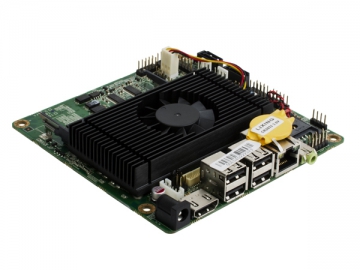

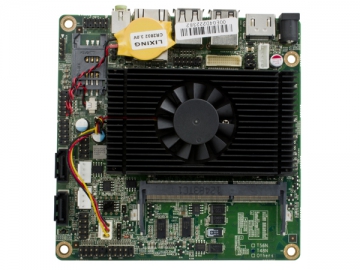

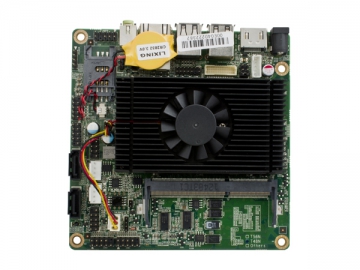

DS-2018 Nano-ITX Hauptplatine
Eigenschaften
Yacoo bietet 12cm×12cm Nano -ITXHauptplatine mit AMD® Fusion Dual-Kern APU, das HDMI, VGA und LVDS mit der unabhängigen Dual-Anzeige unterstützt, Die Hauptplatinie hat eine große Anwendung in voller HD digitalen Außenwerbung.
1. AMD® eingebettetes G-Serie APU T56N-1.6GHz. AMD® eBrazos Hudson-M1 Chipsatz
2. Dual-Anzeige: CRT LVDS, CRT HDMI, LVDS HDMI
3. LVDS Auflösung: bis zu 1920 × 1080(unterstützt 1080P). Unterstützt Dual-Channel 18/24-bit
4. Unterstützt Max.4GB DDR3 Speicher
5. 2 × COM (RS-232); 8 × USB 2.0 /1.1 kompatibel; 1×GbE LAN
6. 1 × Mini-PCIe Steckplatz. unterstützt 3G Modul
| Prozessor | CPU | AMD® eingebettetes G-Serie APU T56N-1.6GHz |
| CPU Steckplatz | Onboard | |
| FSB | 800/1066/1333 MHz | |
| Chipsatz | AMD® eBrazos Hudson-M1 | |
| BIOS | AMI EFI BIOS | |
| System Speicher | Technische Architektur | Dual-Channel DDR3 800/1066/1333MHz FSB |
| Max. Kapazität | Bis zu 4GB | |
| Steckplatz | 1 × SO-DIMM (204pin) | |
| Bildschirm | Grafik-Controller | AMD® RadeonTM HD6 serie unterstützt DirectX® 11 |
| LVDS | Unterstützt Dual-Channel 18/24-bit | |
| Auflösung: bis zu 1920 × 1080 （unterstützt 1080P） | ||
| VGA | Onboard Stiftleiste | |
| Auflösung: bis zu 2560 × 1600 | ||
| HDMI | Unterstützt HDMI 1.3 ,Typ A, 19-pin | |
| Auflösung: bis zu 2560 × 1600 | ||
| Schnittstelle des Bildschirms | N/A | |
| N/A | ||
| Dual-Anzeige | CRT LVDS, CRT HDMI, LVDS HDMI | |
| Ethernet | Controller | LAN1: Realtek 8111E GbE LAN |
| LAN2: N/A | ||
| Audio | Controller | Realtek ALC662 HD Audio-Codec (Rechts & Links Channel MIC, unterstützt Verstärkerausgang.) |
| Super I/O | Controller | ITE IT8728F |
| H/W Monitor | Watchdog | Programmier 1 ~ 255 Sekunden; unterstützt Systemrückstellung |
| Intelligenten Lüfter | 1 × 3 Pin DC-Lüftersteuerung | |
| TPM | Controller | N/A |
| I/O Schnittstelle | USB | 8 × USB 2.0 /1.1 kompatibel |
| Serielle Schnittstelle | 2 × RS-232 | |
| Parallele Schnittstelle | N/A | |
| PS/2 | N/A | |
| GPIO | N/A | |
| IEEE 1394 | N/A | |
| Erweiterungssteckplatz | PCIeX16 | N/A |
| PCIeX4 | N/A | |
| PCIeX1 | N/A | |
| PCI | N/A | |
| Mini-PCIe | 1 × Mini-PCIe Steckplatz, unterstützt 3G Modul | |
| USIM | 1 × Standard SIM socket | |
| Speicherung | SATA | 2 × SATAII. Max. Übertragungsgeschwindigkeit 3Gb/s |
| IDE | N/A | |
| eSATA | N/A | |
| CompactFlash | N/A | |
| Stromquelle | Stromversorgung | DC-in 12V @ 5A |
| Leistungsaufnahme | Typische Leistung:20W | |
| Umgebung | Betriebstemperatur | -10°C ~ 60°C |
| Lagertemperatur | -40°C ~ 85°C | |
| Luftfeuchtigkeit bei Betrieb | 0% ~ 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Luftfeuchtigkeit bei Lagerung | 0% ~ 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Form | Dimension | 120 mm × 120 mm |
| Gewicht | 0.208Kg | |
| Zertifikat | FCC, CE, RoHS-konform | |
Zusammenfassung
Viele Yacoo eingebettete Systeme übernehmen die modulare Bauweise und das kundenspezifische Design. Diese Systeme sind einfach zu bedienen. Sie kommen auch mit dem günstigen Preis.
| Performance | Vorteile |
| Ultra klein | 1. Mikrosystem Design 2. 12cm×12cm NANO-ITX Hauptplatine erfüllt die Anforderungen von kompaktem eingebettetem Design. |
| Integrierte X86 Plattform | 1. Voll kompatibel mit X86 Hardware und Software. 2. Entwickelt für Flexibilität, Konnektivität und Erweiterbarkeit 3. Unterstützt vollständige Reihe von I/O Standards. USB, COM, VGA, LVDS, and 100/1000Mbps Ethernet kompatibel. 4. Unterstützt 3G Netzwerk |
| AMD APU Fusion Prozessor Plattform | 1. Komplett eingebettete Betriebssysteme von Dos, Linux, Win CE, Windows XP/XPE, und Win7/WSE7. 2. T48N, T56N Prozessor. 3. Integrierter AMD ® RadeonTM HD6320 Media-System-Prozessor ist in der Lage, verschiedene Formate wie H.264, MPEG-, DivX, und VC-1 zu dekodieren. |
| 30W Stromversorgung | 1. 12V Eingangspannung 2. Vermindern Sie die Systemkosten 3. Erhöhen die Zuverlässigkeit des Systems. |
Die Computer-on-Module von Yacoo hat folgende Vorteile:
1. 10cm×7.5cm X-86 Standard-Hauptplatine ist speziell entwickelt, um die besonderen Anforderungen und Anwendungen zu erfüllen.
2. Unter einer Vielzahl von neuen Prozessoren, wählen wir nur die eingebetteten Typen, die in einer stetigen, kontinuierlichen Weise geliefert werden.
3. Verschiedene technische Dokumente und OS Entwicklungssoftware sind verfügbar.
4. Diese Nano-ITX Hauptplatine kann in industrielle Steuerungs-Anwendungen, die besondere Anforderungen an dem Volumen, Gewicht, Leistung und Betriebskosten haben, verwendet werden.
5. Voll unterstützt von RTOS und GPOS Systeme.
6. Verschiedene I/O-Schnittstellen und COM Express Hauptplatine sind geeignet für die spezifischen Anwendungen, die die Wirksamkeit des modularen Aufbaus hinzugefügt haben.
Kunden suchen Yacoo Nano-ITX Hauptplatine für ihre Hauptplatine in eingebetteten Anwendungen. Diese modulare Hauptplatine ermöglicht eine einfache Erweiterung des Systems und bessere Anpassung an Kundenbedürfnisse. Unsere Firma beschäftigt sicht mit dem industriellen PC für den Einsatz in dem Bereich von drahtloser Übertragung, entfernter Datenerfassung und Steuerung, Medizin, Militär, Transport, elektronischer Industrie. Kunden können wählen, selbstständig I/O und COM Express Platine zu entwickeln, oder von unserer Firma anzufertigen.
| Modell Name | Beschreibung |
| | AMD Dual-Kern T56N-1.6GHz mit HD6320 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
| | AMD Dual-Kern T48N-1.4GHz mit HD6310 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
| | AMD Single-Kern T44R-1.2GHz mit HD6250 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
