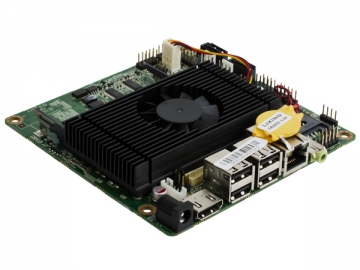

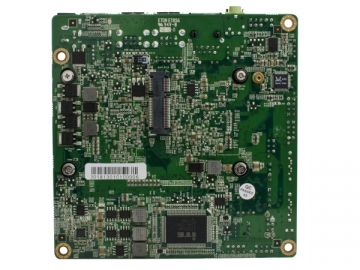

DS-2018 Hauptplatine der digitalen Außenwerbung
Kostenvoranschlag erhalten
Eigenschaften
Wir liefern 12cm×12cm Nano-ITX Hauptplatine mit AMD® Fusion Dual-Kern-APU, die HDMI, VGA und LVDS mit unabhängigen Dual-Anzeigen unterstützt. Die Hauptplatine ist weit verbreitet in Full-HD digitaler Außenwerbung verwendet.
Spezifikationen
| Prozessor System | CPU | AMD® eingebettete G-Serie APU T56N-1.6GHz |
| CPU Steckplatz | Onboard | |
| FSB | 800/1066/1333 MHz | |
| Chipsatz | AMD® eBrazos Hudson-M1 | |
| BIOS | AMI EFI BIOS | |
| System Speicher | Technische Architektur | Dual-Channel DDR3 800/1066/1333MHz FSB |
| Max. Kapazität | Bis zu 4GB | |
| Steckplatz | 1 × SO-DIMM (204pin) | |
| Anzeige | Grafik-Controller | AMD® RadeonTM HD6 serie unterstützt DirectX® 11 |
| LVDS | Unterstützt Dual-Channel 18/24-bit | |
| Auflösung: bis zu 1920 × 1080 (unterstützt 1080P) | ||
| VGA | Onboard Stiftleiste | |
| Auflösung: bis zu 2560 × 1600 | ||
| HDMI | Unterstützt HDMI 1.3 ,Typ A, 19-pin | |
| Auflösung: bis zu 2560 × 1600 | ||
| Schnittstelle der Anzeige | N/A | |
| N/A | ||
| Dual-Anzeige | CRT LVDS, CRT HDMI, LVDS HDMI | |
| Ethernet | Controller | LAN1: Realtek 8111E GbE LAN |
| LAN2: N/A | ||
| Audio | Controller | Realtek ALC662 HD Audio-Codec (Rechts und Links-Kanal MIC, unterstützt Verstärkerausgang.) |
| Super I/O | Controller | ITE IT8728F |
| H/W Monitor | Watchdog | Programmier 1 ~ 255 Sekunden; unterstützt Systemrückstellung |
| Intelligenten Lüfter | 1 × 3 Pin DC Lüftersteuerung | |
| TPM | Controller | N/A |
| I/O Interface | USB | 8 × USB 2.0 /1.1 kompatibel |
| Serielle Schnittstelle | 2 × RS-232 | |
| Parallele Schnittstelle | N/A | |
| PS/2 | N/A | |
| GPIO | N/A | |
| IEEE 1394 | N/A | |
| Erweiterungssteckplatz | PCIeX16 | N/A |
| PCIeX4 | N/A | |
| PCIeX1 | N/A | |
| PCI | N/A | |
| Mini-PCIe | 1 × Mini-PCIe Steckplatz, unterstützt 3G Modul | |
| USIM | 1 × Standard SIM Steckplatz | |
| Speicherung | SATA | 2 × SATAII, Max. Übertragungsgeschwindigkeit 3Gb/s |
| IDE | N/A | |
| eSATA | N/A | |
| CompactFlash | N/A | |
| Stromquelle | Stromversorgung | DC-in 12V @ 5A |
| Leistungsaufnahme | Typische Leistung:20W | |
| Umgebung | Betriebstemperatur | -10°C ~ 60°C |
| Lagertemperatur | -40°C ~ 85°C | |
| Luftfeuchtigkeit bei Betrieb | 0% ~ 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Luftfeuchtigkeit bei Lagerung | 0% ~ 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Form | Dimension | 120 mm × 120 mm |
| Gewicht | 0.208Kg | |
| Zertifikat | FCC, CE, RoHS-konform | |
Zusammenfassung
1. AMD® eingebettete G-Serie APU T56N-1.65GHz, AMD® eBrazos Hudson-M1 Chipsatz
2. Dual-Anzeige: CRT LVDS, CRT HDMI, LVDS HDMI
3. LVDS Auflösung: bis zu 1920 × 1080 （unterstützt 1080P）, unterstützt Dual-Channel 18/24-bit
4. Unterstützt Max.4GB DDR3 Speicher
5. 2 ×COM (RS-232); 8 × USB 2.0 /1.1 kompatibel; 1×GbE LAN
6. 1 × Mini-PCIe Steckplatz, unterstützt 3G Modul
Bestell-Information
| Modell Name | Beschreibung |
| | AMD Dual-Kern T56N-1.6GHz mit HD6320 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
| | AMD Dual-Kern T48N-1.4GHz mit HD6310 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
| | AMD Single-Kern T44R-1.2GHz mit HD6250 GPU, HDMI, VGA, LVDS, GBe LAN, 2COM |
