Kostenvoranschlag erhalten

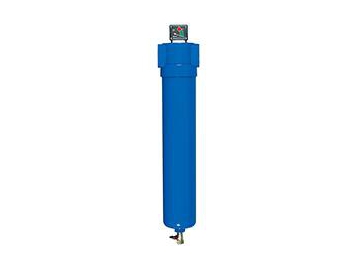

Druckluftfilter mit Gewinde mit XF9-Grad Filterung können 3μm oder größere Feststoffe und Flüssiggut bis zu einem Rückstand von 5ppm herausfiltern. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente bestehen aus Glasfaser.

Anwendungen
  • Maschinenbau
  • Metallindustrie
  • Petrochemie
  • Marineeinsätze
  • Lüfter mit Kraftantrieb
Technische Angaben
Filtermodel No. Fotos Nominale Zuflussrate (NM3/min) Verbindungsgröße Modelnummer Anzahl der Elemente Dimensionen (mm)
A B C
XF9-16 1 1/2" E9-16 1 104 217 243
XF9-20 1.72 1" E9-20 1 104 287 313
XF9-24 2.9 1-1/2" E9-24 1 138 385 424
XF9-28 4.9 1-1/2" E9-28 1 138 385 424
XF9-32 7.2 1-1/2" E9-32 1 138 585 624
XF9-36 10.7 1-1/2" E9-36 1 138 585 624
XF9-36 10.7 2" E9-36 1 148 639 685
XF9-40 14 2" E9-40 1 148 639 685
XF9-44 17.7 2-1/2" E9-44 1 150 800 580
XF9-48 22 2-1/2" E9-48 1 150 940 990
Korrekturfaktor

Bei einem Druck unter 7kgf/cm² wird die Zuflussrate der Filter nach der maximalen Zuleitungsrate geteilt durch den Korrekturfaktor des minimalen Zuleitungsdrucks berechnet.

Als Beispiel: der minimale Zuflussdruck des Filter sei 7kgf/cm², Zuleitungsrate läge bei 10MM3/min, Korrekturfaktor sei 10/1.37, so ergibt sich eine maximale Zuflussrate von 7.3MM3/min.
