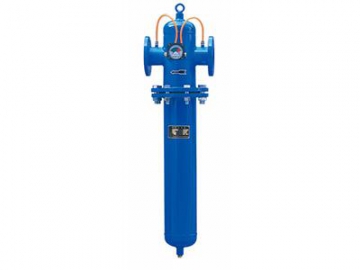

Druckluftfilter mit Flansch, XF9-Grad Filterung

Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Druckluftfilter mit Flansch, XF9-Grad Filterung
Kostenvoranschlag erhalten
Über uns: http://solutionfiltration.de/1-2-1-flanged-compressed-air-filters.html

XF9-Grad Druckluftfilter werden zum Herausfiltern von Feststoffen und Flüssiggut von mind. 3μm eingesetzt und hinterlassen Rückstände von maximal 5ppm. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente bestehen aus Glasfaser.

Anwendung
  • Maschinenbau
  • Metallindustrie
  • Petrochemie
  • Marineeinsätze
  • Kratwerkventilation
Technische Angaben
Filtermodellnummer Fotos Nominale Zuflussrate (NM3/min) Verbindungsgröße Elementmodellnummer Anzahl der Elemente Dimensionen (mm)
A B C D (Gehäuse)
XF9-44 17.7 DN65 E9-44 1 300 770 940 125
XF9-48 22 DN80 E9-48 1 336 943 1118 150
XF9-56 36 DN100 E9-44 2 500 1050 1250 207
XF9-60 54 DN100 E9-44 3 500 1050 1250 259
XF9-64 72 DN100 E9-44 4 600 990 1250 350
XF9-68 90 DN125 E9-44 5 600 990 1250 350
XF9-70 108 DN125 E9-44 6 600 1070 1350 350
XF9-72 126 DN150 E9-44 7 630 1020 1350 400
XF9-73 144 DN150 E9-44 8 700 1020 1350 450
XF9-74 162 DN150 E9-44 9 780 1070 1400 500
XF9-75 180 DN150 E9-44 10 780 1070 1400 500
XF9-76 198 DN150 E9-44 11 780 1070 1400 550
XF9-80 252 DM150 E9-44 14 780 1130 1460 550
Korrekturfaktor
Druckbelastung 2 3 4 5 6 7 8 9 10 12 14 16 18 20 21
Korrekturfaktor 0,38 0,5 0,62 0,75 0,87 1 1,12 1,24 1,37 1,62 1,86 2.11 2.36 2.61 2,73
