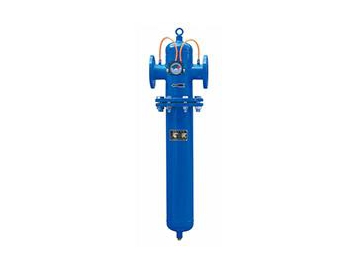

Druckluftfilter mit Flansch, XF3-Grad Filterung

Kostenvoranschlag erhalten

Über uns: http://solutionfiltration.de/1-2-4-flanged-compressed-air-filters.html

XF3-Grad Flanschfilter können eingesetzt werden, um Wasser- und Ölpartikel heraus zu filtern. 1µm große und größere Partikel können mit einem Maximalrückstand von 1.0ppm erfolgreich aufgefangen werden. Die Filtergehäuse werden aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente aus Glasfaser gefertigt.

Anwendungen

Maschinenbau
Petrochemie
Chemieindustrie
Nahrungsmittelindustrie
Kraftwerke
Getränkeindustrie
Pharmazeutisches Ingenieurwesen

Technische Angaben

Filtermodellnummer	Fotos	Nominale Zuflussrate (NM³/min)	Verbindungsgröße	Elementmodellnummer	Anzahl der Elemente	Dimensionen (mm)
Filtermodellnummer	Fotos	Nominale Zuflussrate (NM³/min)	Verbindungsgröße	Elementmodellnummer	Anzahl der Elemente	A	B	C	D(Gehäuse)
XF3-44		17.7	DN65	E3-44	1	300	770	940	125
XF3-48		22	DN80	E3-48	1	336	943	1118	150
XF3-56		36	DN100	E3-44	2	500	1050	1250	207
XF3-60		54	DN100	E3-44	3	500	1050	1250	259
XF3-64		72	DN100	E3-44	4	600	990	1250	350
XF3-68		90	DN125	E3-44	5	600	990	1250	350
XF3-70		108	DN125	E3-44	6	600	1070	1350	350
XF3-72		126	DN150	E3-44	7	630	1020	1350	400
XF3-73		144	DN150	E3-44	8	700	1020	1350	450
XF3-74		162	DN150	E3-44	9	780	1070	1400	500
XF3-75		180	DN150	E3-44	10	780	1070	1400	500
XF3-76		198	DN150	E3-44	11	780	1070	1400	550
XF3-80		252	DM150	E3-44	14	780	1130	1460	550

Korrekturfaktor

Betriebsdruck	2	3	4	5	6	7	8	9	10	12	14	16	18	20	21
Korrekturfaktor	0.38	0.5	0.62	0.75	0.87	1	1.12	1.24	1.37	1.62	1.86	2.11	2.36	2.61	2.73
