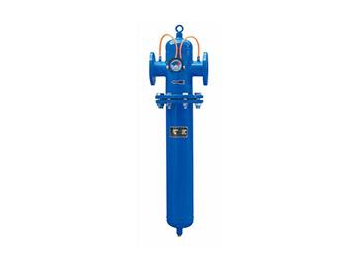

Druckluftfilter mit Flansch, XF7-Grad Filterung
Kostenvoranschlag erhalten
XF7-Grad Flanschfilter können eingesetzt werden, um Wasser- und Ölpartikel heraus zu filtern. 1µm große und größere Partikel können mit einem Maximalrückstand von 1.0ppm erfolgreich aufgefangen werden. Die Filtergehäuse werden aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente aus Glasfaser gefertigt.
Anwendungen
- Maschinenbau
- Petrochemie
- Chemieindustrie
- Nahrungsmittelindustrie
- Kraftwerke
Technische Angaben
| Filtermodellnummer | Fotos | Nominale Zuflussrate (NM3/min) | Verbindungsgröße | Elementmodellnummer | Anzahl der Elemente | Dimensionen (mm) | |||
| A | B | C | D(Gehäuse) | ||||||
| XF7-44 | | 17.7 | DN65 | E7-44 | 1 | 300 | 770 | 940 | 125 |
| XF7-48 | | 22 | DN80 | E7-48 | 1 | 336 | 943 | 1118 | 150 |
| XF7-56 | | 36 | DN100 | E7-44 | 2 | 500 | 1050 | 1250 | 207 |
| XF7-60 | | 54 | DN100 | E7-44 | 3 | 500 | 1050 | 1250 | 259 |
| XF7-64 | | 72 | DN100 | E7-44 | 4 | 600 | 990 | 1250 | 350 |
| XF7-68 | | 90 | DN125 | E7-44 | 5 | 600 | 990 | 1250 | 350 |
| XF7-70 | | 108 | DN125 | E7-44 | 6 | 600 | 1070 | 1350 | 350 |
| XF7-72 | | 126 | DN150 | E7-44 | 7 | 630 | 1020 | 1350 | 400 |
| XF7-73 | | 144 | DN150 | E7-44 | 8 | 700 | 1020 | 1350 | 450 |
| XF7-74 | | 162 | DN150 | E7-44 | 9 | 780 | 1070 | 1400 | 500 |
| XF7-75 | | 180 | DN150 | E7-44 | 10 | 780 | 1070 | 1400 | 500 |
| XF7-76 | | 198 | DN150 | E7-44 | 11 | 780 | 1070 | 1400 | 550 |
| XF7-80 | | 252 | DM150 | E7-44 | 14 | 780 | 1130 | 1460 | 550 |
Korrekturfaktor
| Betriebsdruck | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
| Korrekturfaktor | 0.38 | 0.5 | 0.62 | 0.75 | 0.87 | 1 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
