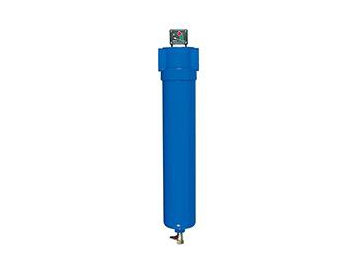

Druckluftfilter mit Gewinde, XF7-Grad Filterung
Kostenvoranschlag erhalten
Die XF7-Grad Druckluftfilter nutzen höchst effiziente Filtermethoden für Wasser und Öl. 1µm große oder größere Partikel werden mit einem Maximalrückstand von 1ppm entfernt. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl gefertigt und die Filterelemente aus Glasfaser.
Anwendungen
- Maschinenbau
- Petrochemie
- Chemieindustrie
- Nahrungsmittelindustrie
- Kraftwerke
Technische Angaben
| Filtermodellnummer | Fotos | Nominale Zuflussrate (NM3/min) | Verbindungsgröße | Modellnummer Element | Anzahl der Elemente | Dimensionen (mm) | ||
| A | B | C | ||||||
| XF7-16 | 1 | 1/2" | E7-16 | 1 | 104 | 217 | 243 | |
| XF7-20 | 1.72 | 1" | E7-20 | 1 | 104 | 287 | 313 | |
| XF7-24 | 2.9 | 1-1/2" | E7-24 | 1 | 138 | 385 | 424 | |
| XF7-28 | 4.9 | 1-1/2" | E7-28 | 1 | 138 | 385 | 424 | |
| XF7-32 | 7.2 | 1-1/2" | E7-32 | 1 | 138 | 585 | 624 | |
| XF7-36 | 10.7 | 1-1/2" | E7-36 | 1 | 138 | 585 | 624 | |
| XF7-36 | | 10.7 | 2" | E7-36 | 1 | 148 | 639 | 685 |
| XF7-40 | | 14 | 2" | E7-40 | 1 | 148 | 639 | 685 |
| XF7-44 | | 17.7 | 2-1/2" | E7-44 | 1 | 150 | 800 | 580 |
| XF7-48 | | 22 | 2-1/2" | E7-48 | 1 | 150 | 940 | 990 |
Korrekturfaktor
| Druckbelastung | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
| Korrekturfaktor | 0.38 | 0.5 | 0.62 | 0.75 | 0.87 | 1 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
