Druckluftfilter mit Gewinde, XF3-Grad Filterung
Kostenvoranschlag erhalten
XF3-Grad Druckluftfilter mit Gewinde eignen sich zu Filterung kleinster Dampf- und Ölnebelpartikel. Sie können 0.01μm große oder größere Feststoffe mit einem Maximalrückstand von 0.001ppm aus der Luft entfernen und eine ölfreie Luft gewährleisten. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl und die Filterelemente aus Glasfaser gefertigt.
Anwendungen
- Maschinenbau
- Petrochemie
- Chemieinidustrie
- Nahrungsmittel- und Getränkeindustrie
- Kraftwerke
- Pharmazeutisches Ingenieurwesen
Technische Angaben
Filtermodellnummer | Fotos | Nominale Zuflussrate (NM3/min) | Verbindungsgröße | Elementmodellnummer | Anzahl der Elemente | Dimensionen (mm) | ||
A | B | C | ||||||

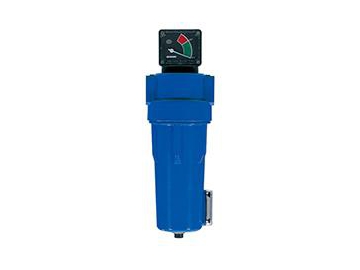

XF3-16 | 1 | 1/2" | E3-16 | 1 | 104 | 217 | 243 | |
XF3-20 | 1.72 | 1" | E3-20 | 1 | 104 | 287 | 313 | |
XF3-24 | 2.9 | 1-1/2" | E3-24 | 1 | 138 | 385 | 424 | |
XF3-28 | 4.9 | 1-1/2" | E3-28 | 1 | 138 | 385 | 424 | |
XF3-32 | 7.2 | 1-1/2" | E3-32 | 1 | 138 | 585 | 624 | |
XF3-36 | 10.7 | 1-1/2" | E3-36 | 1 | 138 | 585 | 624 | |

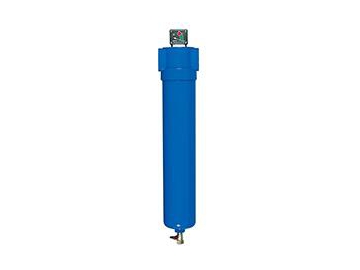

XF3-36 | ![]() | 10.7 | 2" | E3-36 | 1 | 148 | 639 | 685 |
XF3-40 | ![]() | 14 | 2" | E3-40 | 1 | 148 | 639 | 685 |
XF3-44 | ![]() | 17.7 | 2-1/2" | E3-44 | 1 | 150 | 800 | 580 |
XF3-48 | ![]() | 22 | 2-1/2" | E3-48 | 1 | 150 | 940 | 990 |
Korrekturfaktor
Druckbelastung | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
Korrekturfaktor | 0.38 | 0.5 | 0.62 | 0.75 | 0.87 | 1 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
