Kugeldrehverbindung mit Außenverzahnung, Vier-Punkt-Kontakt

Kostenvoranschlag erhalten

Über uns: http://bearingfactory.de/5-1-four-point-contact-ball-slewing-bearing.html

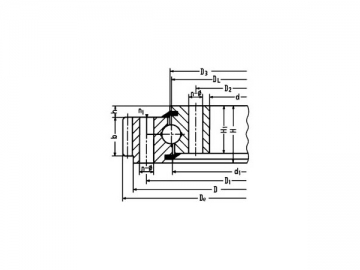

Technische Spezifikationen

Bezeichnungen (äußerer Zahnrad)	Ausmaß				Bohrungsdurchmesser						Abmessung der Struktur				Parameter des Zahnrads					Tangen tialkraft		Masse

	De	D	d	H	D1	D2	n	ф	M	n1	D3	d1	H1	h	b	m	Z	x	K	norma- lisiert	QT	kg
	mm	mm	mm	mm	mm	mm		mm	mm		mm	mm	mm	mm	mm					kn	kn
011.25.900.**	1048	1004	792	78	964	836	20	22	20	4	901	899	68	10	58	8	130	-0.5	0			162
012.25.900.**	1060															10	105					168
011.40.900.**	1062.4	1022	778	100	978	822	30	22	20	6	901	898	90	10	80	8	130	0.5	0.1	80	111	244
012.40.900.**	1068															10	104			100	140	244
011.25.980.**	1110.4		887	63	1039	922	30	18	16	5	981	979	54	9	54	8	134	0.5	0.1	54	83	124
011.25.1000.**	1152	1104	892	78	1064	936	24	22	20	4	1001	999	68	10	58	8	143	-0.5	0			182
012.25.1000.**	1160															10	115					185
011.35.1000.**	1160	1120	876	90	1074	926	24	24	22	4	1001	998	80	10	70	8	144	-0.5	0			227
012.35.1000.**	1170															10	116					232
011.40.1000.**	1188	1122	878	100	1078	922	36	22	20	6	1001	998	90	10	80	10	116	0.5	0.1	100	140	294
012.40.1000.**	1185.6															12	96			120	167	284
011.25.1120.**	1278		1013	79	1183	1057	30	22	20	5	1121	1119	54	9	70	10	125	0.5	0.1	88	135	182
011.35.1120.**	1300	1240	996	90	1194	1046	28	24	22	4	1121	1118	80	10	70	10	129	-0.5	0			272
012.35.1120.**	1308															12	108					272
011.40.1120.**	1298	1242	998	100	1198	1042	36	22	20	6	1121	1118	90	10	80	10	127	0.5	0.1	100	140	318
012.40.1120.**	1305.6															12	106			120	167	318
011.30.1180.**	1338		1068	79	1248	1112	36	22	20	6	1181	1178	63	9	70	10	131	0.5	0.1	88	129	227
011.25.1250.**	1408		1143	79	1313	1187	36	22	20	6	1251	1249	54	9	70	10	138	0.5	0.1	88	135	221
011.35.1250.**	1430	1370	1126	90	1324	1176	32	24	22	4	1251	1248	80	10	70	10	142	-0.5	0			302
012.35.1250.**	1440															12	119					309
011.40.1250.**	1450	1390	1108	102	1336	1164	32	26	24	4	1251	1248	90	12	80	10	144	-0.5	0			396
012.40.1250.**	1452															12	120					392
011.45.1250.**	1449.6	1390	1110	110	1337	1163	40	26	24	5	1252	1248	100	10	90	12	118	0.5	0.1	135	188	438
012.45.1250.**	1453.2															14	101			158	219	438
011.30.1320.**	1497.6		1208	89	1338	1252	42	22	20	6	1321	1318	63	9	80	12	122	0.5	0.1	121	176	298
011.35.1400.**	1584	1520	1276	90	1474	1326	36	24	22	6	1401	1398	80	10	70	12	131	-0.5	0			337
012.35.1400.**	1596															14	113					347
011.40.1400.**	1608	1540	1258	102	1486	1314	36	26	24	6	1401	1398	90	12	80	12	133	-0.5	0			448
012.40.1400.**	1610															14	114					443
011.40.1400.**	1593.6		1266	94	1482	1318	36	26	24	6	1401	1398	81	9	85	12	130	0.5	0.1	128	187	404
011.45.1400.**	1605.6	1540	1260	110	1487	1313	40	26	24	5	1402	1398	100	10	90	12	131	0.5	0.1	135	188	501
012.45.1400.**	1607.2															14	112			158	219	501
011.30.1500.**	1677.6		1388	89	1568	1432	48	22	20	6	1501	1498	63	9	80	12	137	0.5	0.1	121	176	338
011.40.1600.**	1803.2		1466	94	1682	1518	40	26	24	8	1601	1598	81	9	85	14	126	0.5	0.1	149	218	479
011.40.1600.**	1812	1740	1458	102	1686	1514	40	26	24	5	1601	1598	90	12	80	12	150	-0.5	0			528
012.40.1600.**	1820															14	129					534
011.45.1600.**	1817.2	1740	1460	110	1687	1513	45	26	24	5	1602	1598	100	10	90	14	127	0.5	0.1	158	219	584
012.45.1600.**	1820.8															16	111			181	250	584
011.50.1600.**	1824	1762	1434	124	1704	1496	40	30	27	5	1602	1598	112	12	100	12	151	-0.5	0			717
012.50.1600.**	1834															14	130					727
011.40.1800.**	1999.2		1666	94	1882	1718	44	26	24	11	1801	1798	81	9	85	14	140	0.5	0.1	149	218	531
011.40.1800.**	2016	1940	1658	102	1886	1714	44	26	24	4	1802	1798	90	12	80	14	143	-0.5	0			583
012.40.1800.**	2032															16	126					607
011.45.1800.**	2113.2	1940	1660	110	1887	1713	45	26	24	5	1802	1798	100	10	90	14	141	0.5	0.1	158	219	652
012.45.1800.**	2012.8															16	123			181	250	639
011.50.1800.**	2044	1964	1634	124	1904	1696	44	30	27	4	1802	1798	112	12	100	14	145	-0.5	0			845
012.50.1800.**	2048															16	127					843
011.50.1900.**	2139.2		1729	109	2005	1795	36	33	30	9	1902	1898	99	9	100	14	150	0.5	0.1		257	820
011.60.2000.**	2268.8	2178	1825	144	2110	1891	48	33	30	8	2002	1998	132	12	120	16	139	0.5	0.1	241	333	1202
012.60.2000.**	2264.4															18	123			271	375	1168
011.50.2130.**	2380.8		1959	109	2235	2025	48	33	30	8	2132	2128	99	9	100	16	146	0.5	0.1		294	931
011.60.2240.**	2492.8	2418	2065	144	2350	2131	48	33	30	8	2242	2238	132	12	120	16	153	0.5	0.1	241	333	1294
012.60.2240.**	2498.4															18	136			271	375	1294
011.50.2355.**	2604.8		2184	109	2460	2250	54	33	30	9	2357	2353	99	9	100	16	160	0.5	0.1		294	1024
011.60.2500.**	2768.4	2678	2325	144	2610	2391	56	33	30	8	2502	2498	132	12	120	18	151	0.5	0.1	271	375	1509
012.60.2500.**	2776															20	136			301	418	1509
011.50.2645.**	2892.8		2474	109	2750	2540	60	33	30	12	2647	2643	99	9	100	16	178	0.5	0.1		294	1142
011.60.2800.**	3074.4	2978	2625	144	2910	2691	56	33	30	8	2802	2798	132	12	120	18	168	0.5	0.1	271	375	1696
012.60.2800.**	3076															20	151			301	418	1696
011.75.3150.**	3476	3376	2922	174	3286	3014	56	45	42	8	3152	3147	162	12	150	20	171	0.5	0.1	377	522	2873
012.75.3150.**	3471.6															22	155			415	574	2873
011.75.3350.**	3680	3576	3122	174	3486	3214	56	45	42	8	3348	3353	162	12	150	20	181	0.5	0			3000
012.75.3350.**	3674															22	164
011.75.3550.**	3880	3776	3322	174	3686	3414	56	45	42	8	3352	3547	162	12	150	20	191	0.5	0			3200
012.75.3550.**	3894															22	174	0.5	0			3200
011.75.3800.**	4140	4026	3572	174	3936	3664	56	45	42	8	3803	3798	162	12	150	20	204	0.5	0			3400
012.75.3800.**	4158															22	186
011.75.4000.**	4334	4226	3772	174	4136	3864	60	45	42	10	4002	3997	162	12	150	22	194	0.5	0			3600
012.75.4000.**	4350															25	171	0.5	0			3600
011.75.4300.**	4642	4526	4072	174	4436	4164	60	45	42	10	4303	4298	162	12	150	22	208	0.5	0			3800
012.75.4300.**	4650															25	183
011.75.4500.**	4840	4726	4272	174	4636	4364	60	45	42	10	4502	4497	162	12	150	22	271	0.5	0			4000
012.75.4500.**	4850															25	191		0
