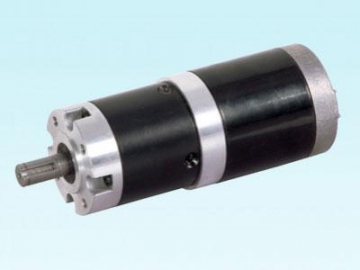

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 56JX200K/60ZY95

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ56mm
Zulässiges Drehmoment für 56JX200K/60ZY95 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
60ZY95-2420	24	2000	0.4	1600	150	25	1.8	560	6.0
60ZY95-2430	24	3000	0.5	2400	180	40	3.0	690	11.0

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 60ZY95-2420

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	115	168	198	234
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3	4	4	4
Länge des Getriebes (L) mm	41	41	41	53	53	53	61	61	64	64	64	64	64	76	76	76
Leerlaufdrehzahl r/min	556	470	266	154	133	111	74	63	43	36	31	26	17	12	10	9
Nenndrehzahl r/min	444	376	213	123	106	88	59	50	34	29	24	21	14	9.5	8	6.8
Nennmoment N.m	0.48	0.57	1	1.5	1.8	2.1	3.2	3.8	5.1	6	7.1	8.3	12.5	16.5	19.6	20
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50	60	60	60

Technische Daten von Getriebemotor mit DC-Motor 60ZY95-2430

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	115	168	198
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3	4	4
Länge des Getriebes (L) mm	41	41	41	53	53	53	53	53	64	64	64	64	64	76	76
Leerlaufdrehzahl r/min	833	706	400	230	200	167	111	94	64	54	46	39	26	18	15
Nenndrehzahl r/min	667	565	320	185	160	133	89	75	51	44	37	32	20	14	12
Nennmoment N.m	0.58	0.68	0.82	1.9	2.1	2.6	3.9	4.6	6.1	7.2	8.5	10	15	19	20
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50	60	60

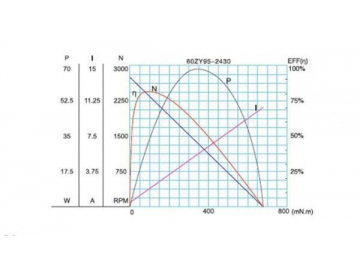

Kennlinie von Motor
