Dreireihige Rollendrehverbindung
- Außendurchmesser: 634mm~5282mm
- Durchmesser Wälzkörper: 25m~50mm
- Nennlast: 275kN~6050kN
Dreireihige Rollendrehverbindung reduzieren den Lagerdurchmesser und verteilen die Belastungen in verschiedene Richtungen der Laufbahnen und Wälzkörper. Somit sind die Lager kompakter und belastbarer. Dreireihige Rollendrehverbindungen werden für Hubgeräte, im Bergbau, zur Materialförderung, in der Marine und für andere Maschinenbauprozesse eingesetzt.
- Außendurchmesser: 100 mm - 15000 mm
- Werkstoff der Ringe: 42CrMo / 50Mn/ C45
- Werkstoff Kugel/Rolle: GCr15
- Käfigmaterial: Stahl 20 oder Aluminium-Gusslegierung ZL102
- Werkstoff des Abstandhalters: Nylon 6 / Nylon 66
- Abschreckhärte der Laufbahn: HRC55-62
- Verzahnungsart: ohne Verzahnung, Innenverzahnung, Außenverzahnung
- Radbagger
- Radkräne
- Marinekräne
- Hafenkräne
- Drehtisch für flüssiges Stahl
- 1 Innenring
- 2 Außenring
- 3 Dichtung
- 4 Abstandhalter
- 5 Kugel / Rolle

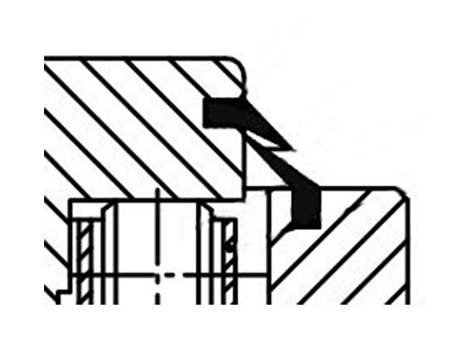

Die Dichtungen von Drehverbindungen sollen das Auslaufen von Schmiermittel und gleichzeitig das Eindringen von Staub oder Unreinheiten und Feuchtigkeit vermeiden. Der Dichtungsring unserer LYJW Drehverbindungen werden aus Nitrilkautschuk gefertigt und sind korrosions- und hitzebeständig.
Die Oberfläche der Lagerlaufbahnen ist gehärtet und hat damit einen Härtegrad von HRC55-62, was eine effektive Härtetiefe sicherstellt.
Normalerweise haben Rollenlager eine Verzahnung an einem Laufring, die zur Kraftübertragung dienen. Die Verzahnung wird meist gehärtet. Je nach Anwendungsbereich können die Verzahungen voll- oder teilvergütet sein. Bei der Bearbeitung der Verzahnung kann jeweils entweder der gesamte Zahn oder nur die Flanken bis zum Fuß gehärtet werden.
Maßangefertigte Rollenlager
Unser engagiertes Team steht Ihnen mit Expertise und Beratung entlang des gesamten Herstellungsprozesses zur Seite. Ob Sie ein Standardprodukt bestellen oder eine Maßanfertigung anfragen – unser Team ist stets für Sie da.
