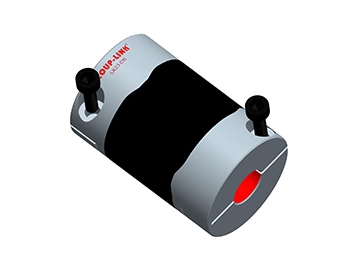

Elastische Kupplung, integriert geformte Gummi mit Alu-Naben
Kostenvoranschlag erhalten
Die Elastische Kupplung verfügt über eine integriert geformte Gummi mit zwie Alu-Naben an beiden Enden, so dass die Stabilisierungszeit stark reduziert wird. Die Kupplung eignet sich ideal für Stellantriebe und Indextische. Verschiedene Methoden zur Verbindeung stehen zur Auswahl, einschließlich Klemmkupplung und Passfederverbindung. Andere Methoden können nach Kundenwunsch angeboten werden.
Eigenschaften- Die Elastische Kupplung, integriert geformte Gummi mit Alu-Naben ist eine einteilige Kupplung mit schneller Reaktionsgeschwindigkeit.
- Das Gummielastomer zwischen den Naben sorgt für hohe Vibrationsabsorption.
- Diese Kupplung kann höheres Drehmoment als Lamellenkupplung und Beam Kupplung übertragen. Außerdem kann die ungleichmäßige Geschwindigkeits- und Drehmomentübertragung wegen Versatz reduziert werden.
- Gleiche Drehrichtung im und gegen den Uhrzeigersinn.
- Das Produkt verfügt über hervorragende elektrische Isolierung und erzeugt weniger Lärm beim Betrieb.
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.

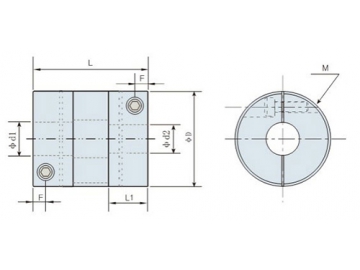

| Modell | φd1φd2 Max. Bohrungsdurchmesser | φD | L | F | L1 | M | Drehmoment des Schlüssels ( N.M ) |
| LK23-C15 | 6 | 15 | 23 | 2.1 | 6.4 | M1.6 | 0.25 |
| LK23-C20 | 8 | 20 | 26 | 2.5 | 7.6 | M2.0 | 0.5 |
| LK23-C25 | 12 | 25 | 32 | 3.0 | 9.6 | M2.5 | 1.0 |
| LK23-C30 | 15 | 30 | 36 | 3.5 | 10.9 | M3 | 1.5 |
| LK23-C35 | 16 | 35 | 38 | 3.75 | 11.8 | M3 | 1.5 |
| LK23-C40 | 20 | 40 | 48 | 5.5 | 17 | M5 | 5.0 |
| LK23-C45 | 22 | 45 | 50 | 5.5 | 15 | M5 | 5.0 |
| Modell | Nenndrehmoment ( N.m ) | Max. Drehmoment ( N.m ) | Max. Drehfrequenz ( rpm ) | Trägheitsmoment ( Kg.m2 ) | Statische Drehsteifigkeit ( N.m / rad ) | Max. Winkelversatz ( °) | Max. Axialversatz ( mm ) | Gewicht ( g ) |
| LK23-C15 | 1.1 | 2.2 | 42000 | 2.3×10-7 | 43 | 1.5 | ±0.2 | 8 |
| LK23-C20 | 2.1 | 4.2 | 33000 | 7.01×10-7 | 88 | 1.5 | ±0.2 | 14 |
| LK23-C25 | 4.0 | 8.0 | 25000 | 2.5×10-6 | 170 | 1.5 | ±0.2 | 28 |
| LK23-C30 | 6.3 | 13.6 | 21000 | 5.7×10-6 | 220 | 1.5 | ±0.3 | 45 |
| LK23-C35 | 8.0 | 16 | 18000 | 9.9×10-6 | 390 | 1.5 | ±0.3 | 65 |
| LK23-C40 | 13.5 | 27 | 16000 | 2.8×10-5 | 640 | 1.5 | ±0.3 | 98 |
| LK23-C45 | 18 | 36 | 14000 | 4.4×10-5 | 1500 | 1.5 | ±0.3 | 136 |
