Einreihige Vierpunkt-Kugeldrehverbindungen - 01 Serie

Kostenvoranschlag erhalten

Über uns: http://slewing-ringbearing.de/1-2-double-row-ball-slewing-ring-bearing.html

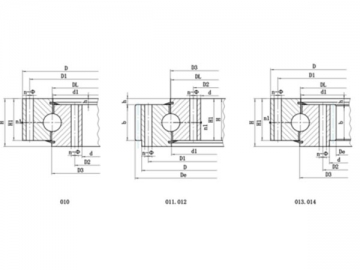

Lager-Code			Konfiguration Größe			Baugröße						Struktur Größe			Außenverzahnung			Innenverzahnung		Verzahnungsdaten
			D	d	H	D1	D2	n	dn1	dm1	L	n1	H1	h	b	x	m	da	Z	da	Z
			D	d	H	D1	D2	n	dn2	dm2	L	n1	H1	h	b	x	m	da	Z	da	Z
Ohne Verzahnung	Außenverzahnung	Innenverzahnung	mm			mm		mm					mm			mm		mm		mm
	010.30.560	013.30.560	662	458	80	626	494	20	18	M16	32	4	70	10	60	0.5	5	689	135	427	86
010.20.200	011.20.200		280	120	60	248	152	12	16	M14	28	2	50	10	40	0	3	300	98
010.20.224	011.20.224		304	144	60	272	176	12	16	M14	28	2	50	10	40	0	3	321	105
010.20.250	011.20.250		330	144	60	298	202	18	16	M14	28	2	50	10	40	0	4	352	86
010.20.280	011.20.280		360	200	60	328	232	18	16	M14	28	2	50	10	40	0	4	384	94
010.25.315	011.25.315	013.25.315	408	222	70	372	258	20	18	M16	32	2	60	10	50	0	5	435	85	190	40
010.25.355	011.25.355	013.25.355	448	262	70	412	298	20	18	M16	32	2	60	10	50	0	5	475	93	235	49
010.25.400	011.25.400	013.25.400	493	307	70	457	343	24	18	M16	32	2	60	10	50	0	6	528	86	276	48
010.25.450	011.25.450	013.25.450	543	357	70	507	393	24	18	M16	32	2	60	10	50	0	6	576	94	324	56
	011.25.500	013.25.500	602	398	80	566	434	20	16	M16	32	4	70	10	60	0.5	5	629	123	367	74
010.25.560	011.25.560	013.25.560	662	458	80	626	494	20	18	M16	32	4	70	10	60	0.5	5	689	135	427	86
010.25.630	011.25.630	013.25.630	732	528	80	696	564	24	18	M16	32	4	70	10	60	0.5	6	772.8	126	494.4	83
010.25.710	011.25.710	013.25.710	812	608	80	776	644	24	18	M16	32	4	70	10	60	0.5	6	850.8	139	572.4	96
010.30.1000	011.30.1000	013.30.1000	1122	878	100	1078	922	36	22	M20	40	6	90	10	80	0.5	10	1188	116	824	83
010.30.1120	011.30.1120	013.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	90	10	80	0.5	10	1298	127	944	95
010.30.500	011.30.500	013.30.500	602	398	80	566	434	20	18	M16	32	4	70	10	60	0.5	5	629	123	367	74
010.30.630	011.30.630	013.30.630	732	528	80	696	564	24	18	M16	32	4	70	10	60	0.5	6	772.8	126	494.4	83
010.30.710	011.30.710	013.30.710	812	608	80	776	644	24	18	M16	32	4	70	10	60	0.5	6	850.8	139	572.4	96
010.30.800	011.30.800	013.30.800	922	678	100	878	722	30	22	M20	40	6	90	10	80	0.5	8	966.4	118	635.2	80
010.30.900	011.30.900	013.30.900	1022	778	100	978	822	30	22	M20	40	6	90	10	80	0.5	8	1062.4	130	739.2	93
010.35.1250	011.35.1250	013.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	100	10	90	0.5	12	1449.6	118	1048.8	88
010.35.1400	011.35.1400	013.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	100	10	90	0.5	12	1605.6	131	1192.8	100
010.35.1600	011.35.1600	013.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	100	10	90	0.5	14	1817.2	127	1391.6	100
010.35.1800	011.35.1800	013.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	100	10	90	0.5	14	2013.2	141	1573.6	113
010.40.1000	011.40.1000	013.40.1000	1122	878	100	1078	922	36	22	M20	40	6	90	10	80	0.5	10	1188	116	824	83
010.40.1120	011.40.1000	013.40.1000	1242	998	100	1198	1042	36	22	M20	40	6	90	10	80	0.5	10	1298	127	944	95
