Einreihige Vierpunkt-Kugeldrehverbindungen - HS Serie | Hersteller

Einreihige Vierpunkt-Kugeldrehverbindungen - HS Serie

Kostenvoranschlag erhalten

Über uns: http://slewing-ringbearing.de/1-2-double-row-ball-slewing-ring-bearing.html

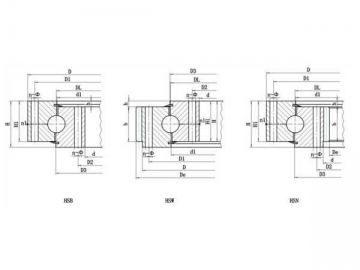

Lager-Code			Konfiguration Größe			Baugröße				Struktur Größe					Verzahnungsdaten			Außenverzahnung		Innenverzahnung		M
Ohne Verzahnung	Außenverzahnung	Innenverzahnung	Konfiguration Größe			Baugröße				Struktur Größe					Verzahnungsdaten			Außenverzahnung		Innenverzahnung		M
DL	DL	DL	D	d	H	D1	D2	n	Ø	n1	D3	d1	H1	h	b	x	m	De	z	De	z	kg
mm	mm	mm	mm	mm	mm	mm	mm	n	mm	mm	mm	mm	mm	mm	mm	x	mm	mm	z	mm	z
HSB.25.625	HSW.25.625	HSN.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4
HSB.25.625	HSW.25.625A	HSN.25.625A	725	525	80	685	565	18	18	3	626	624	68	12	60	1.15
HSB.25.720	HSW.25.720	HSN.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4
HSB.25.720	HSW.25.720A	HSN.25.720A	820	620	80	780	660	18	18	3	721	719	68	12	60	1
HSB.30.1020	HSW.30.1020	HSN.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4
HSB.30.1020	HSW.30.1020A	HSN.30.1020A	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.15
HSB.30.1220	HSW.30.1220	HSN.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4
HSB.30.1220	HSW.30.1220A	HSN.30.1220A	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1
HSB.30.820	HSW.30.820	HSN.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4
HSB.30.820	HSW.30.820A	HSN.30.820A	940	705	95	893	749	24	20	4	821	818	83	12	70	1
HSB.30.880	HSW.30.880	HSN.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15
HSB.30.880	HSW.30.880A	HSN.30.880A	1000	760	95	956	800	24	20	4	881	878	83	12	70	1
HSB.35.1250	HSW.35.1225A	HSN.35.1250A	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	1
HSB.35.1250	HSW.35.1250	HSN.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35
HSB.35.1435	HSW.35.1435	HSN.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15
HSB.35.1435	HSW.35.1435A	HSN.35.1435A	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1
HSB.35.1540	HSW.35.1450A	HSN.35.1540A	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.15
HSB.35.1540	HSW.35.1540	HSN.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4
HSB.35.1700	HSW.35.1700	HSN.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15
HSB.35.1700	HSW.35.1700A	HSN.35.1700A	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15
HSB.40.1880	HSW.40.1880	HSN.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4
HSB.40.1880	HSW.40.1880A	HSN.40.1880A	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.15
HSB.40.2115	HSW.40.2115	HSN.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4
HSB.40.2115	HSW.40.2115A	HSN.40.2115A	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.15
HSB.40.2370	HSW.40.2370	HSN.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4
