Luftisolierte Mittelspannungsschaltanlage (SR-7.2kV/12kV)

Kostenvoranschlag erhalten

WebSite: http://hm-switchgear.de/1-air-insulated-rmu.html

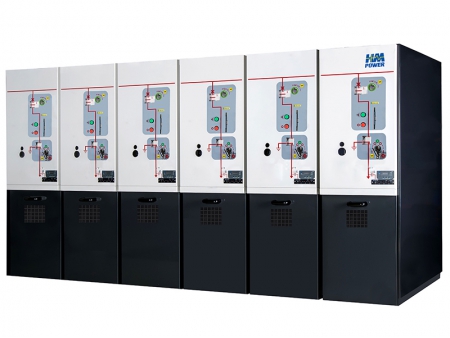

ASNA RMU/Mittelspannungsschaltanlage (SR-7.2kV/12kV)

Die atmosphärisch abgedichteten, naturluftisolierten Ringkabelschaltanlagen (RMU) von HM POWER stellen eine zuverlässige und umweltfreundliche Alternative zu herkömmlichen gasisolierten Schaltanlagen dar. Sie verwenden natürliche Luft unter atmosphärischem Druck als Isoliermedium und das ohne SF₆ oder andere Treibhausgase. Durch den Verzicht auf Gasüberwachung und Nachfüllvorgänge bieten diese Anlagen eine wartungsarme Lösung mit stabiler Betriebsleistung. Das drucklose Isoliersystem verhindert zuverlässig Gaslecks und eliminiert das Risiko eines Druckabfalls.

Die RMU ist einphasig isoliert, was eine einfache Fehlertrennung ermöglicht und Lichtbogenfehler zwischen den Phasen verhindert, ohne den gesamten Netzbetrieb zu stören. Dies erhöht die Betriebssicherheit und reduziert die Ausfallzeiten erheblich.

Technische Daten:

Bemessungsspannung: 7,2 kV / 12 kV
Bemessungsstrom: 630A / 1250A

Was ist eine ASNA RMU (Atmospheric Pressure Sealed Nature-Air Insulated Ring Main Unit)?

Eine ASNA RMU ist eine Ringkabelschaltanlage, die natürliche Luft unter atmosphärischem Druck als Isoliermedium verwendet. Sie ist vollständig abgedichtet und benötigt keine Drucküberwachung oder Gasnachfüllung. Diese Technologie bietet eine nachhaltige, sichere und wartungsarme Lösung für Mittelspannungsnetze, somit ideal für anspruchsvolle Anwendungen in der Stadtversorgung, Industrie, Infrastruktur und mehr.

Mit über 50.000 installierten Einheiten, die seit mehr als einem Jahrzehnt weltweit zuverlässig im Einsatz sind, hat sich unsere luftisolierte Ringkabelschaltanlage (RMU) als sichere, stabile und fehlerfreie Lösung in der Stromverteilung etabliert. Sie kommt vollständig ohne SF₆ aus und entspricht dem internationalen Trend zu nachhaltiger Energietechnologie. SF₆-freie Schaltanlagen zählen heute zu den führenden Entwicklungen im Bereich umweltfreundlicher RMU-Technologien.

Vorteile der luftisolierten RMU

Weltweit erste Technologie mit atmosphärischem Druck
Unsere RMU verwendet einen versiegelten Luftbehälter, bei dem der Innendruck dem äußeren atmosphärischen Druck entspricht. Dadurch wird das Risiko von Gaslecks ausgeschlossen. Es ist weder Gasnachschub erforderlich noch häufige Wartung nötig. Die üblichen Probleme herkömmlicher gasisolierter Schaltanlagen entfallen vollständig.
Im Einklang mit globalen Null-Kohlenstoff-Initiativen
Durch die Nutzung von natürlicher Luft anstelle industriell erzeugter Gase entstehen keine Treibhausgasemissionen. Rückgewinnung und Entsorgung von Gas entfallen. Unsere RMU unterstützt aktiv den globalen Ausstieg aus der Nutzung von SF₆ und bietet eine umweltfreundliche Lösung für eine nachhaltige Energieverteilung.
Kompaktes Design
Dank ihrer kompakten Bauweise eignet sich die RMU ideal für Anwendungen mit begrenztem Platzangebot. Sie lässt sich flexibel in städtische Infrastrukturen, Industrieanlagen und Versorgungsnetze integrieren.
Hohe Anpassungsfähigkeit an Umgebungsbedingungen
Unsere RMU hat ihre Leistungsfähigkeit in extremen Umgebungen unter Beweis gestellt. Sie funktioniert zuverlässig bei großen Temperaturschwankungen sowie bei hoher Luftfeuchtigkeit oder starker Staubbelastung. Dank dieser Robustheit eignet sie sich für verschiedenste Einsatzorte weltweit und garantiert stabile Leistung unter schwierigen Bedingungen.

Zuverlässige Stromversorgung durch intelligente Konstruktion

Verstärkte Bauweise
Die RMU ist mit einer Druckausgleichsvorrichtung ausgestattet, die ein integriertes Luftfiltersystem enthält. Dieses hält die Luft im versiegelten Tank frei von Staub, Salznebel und anderen Verunreinigungen. So bleibt der Hauptstromkreis dauerhaft in einer kontrollierten, sauberen Umgebung und arbeitet zuverlässig.
HSafe-Isolationssystem
Das einphasige Isolationssystem wurde für eine Lebensdauer von bis zu 40 Jahren unter rauen Bedingungen entwickelt. Mehrschichtige Sicherheitsmechanismen schließen Lichtbogenüberschläge zwischen den Phasen aus. Alle Gehäuseteile und nicht leitenden Komponenten sind sicher geerdet. Seit 2010 sind weltweit über 50.000 Einheiten im Einsatz ohne einen einzigen Ausfall, selbst in anspruchsvollen Umgebungen in Asien, Europa und Afrika.
Zuverlässiger Schaltmechanismus
Der kompakte Mechanismus des Leistungsschalters sowie der drei Funktionseinheiten Trennen, Schalten und Erden wurde auf höchste Zuverlässigkeit ausgelegt. Der Leistungsschalter übersteht über 10.000 mechanische Betätigungen, der Trenn-/Erdungsschalter mehr als 3.000. Damit ist ein langfristig stabiler Betrieb sichergestellt.

Gesamtabmessungen

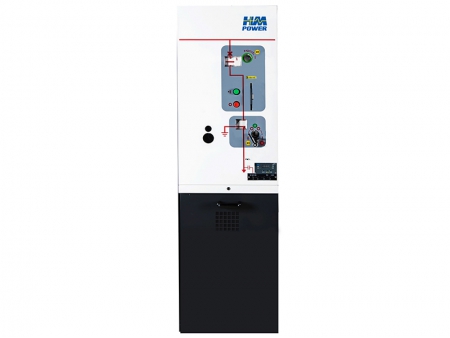

1-Feld
2-Feld
3-Feld

Einheit	Länge (mm)	Weite (mm)	Höhe (mm)
1-Feld	460	770	1640
2-Feld	810	770	1640
3-Feld	1160	770	1640

Unterschiede zwischen 1-Feld-, 2-Feld- und 3-Feld-RMU/Schaltanlagen

Struktur
Der Hauptunterschied liegt darin, ob der primäre stromführende Teil ein eigenes Gehäuse besitzt. Je nach Aufbau kann dies die elektrische Isolierung und Wartung beeinflussen.
Funktion
Ein 2-Feld-Gerät besteht aus zwei kombinierten 1-Feldern. Ein 3-Feld-Gerät besteht aus drei 1-Feldern oder einer Kombination aus einem 1-Feld und einem 2-Feld.

Größe
Ein 2-Feld-Schrank ist etwas kompakter als zwei einzelne 1-Feld-Schränke. Ebenso ist ein 3-Feld-Schrank kleiner als drei einzelne 1-Felder oder die Kombination aus einem 1- und einem 2-Feld-Schrank.
Preis
Einzelne 1-Feld-Geräte sind im Verhältnis teurer als 2- oder 3-Feld-Geräte, da sie jeweils ein eigenes Gehäuse und separate Komponenten enthalten.

Anwendungsbereiche

Die atmosphärisch druckversiegelte, naturluftisolierte RMU/Schaltanlage eignet sich für verschiedenste Einsatzorte, darunter Flughäfen, Regierungsgebäude, Häfen, Krankenhäuser, Rechenzentren, Gewerbeimmobilien und städtische Verkehrssysteme.
Dank ihrer kompakten Bauweise und dem wartungsfreien Betrieb kann sie auch an abgelegenen Standorten eingesetzt werden, wo regelmäßige Wartung schwierig ist;
Zudem kann sie als Stromversorgungseinheit für Straßenbeleuchtung dienen und bei Dunkelheit dekorative Funktionen übernehmen.

Position			Einheit	Parameter
Bemessungsdruck (Ur)			kV	7,2	12
Bemessungsfrequenz (Fr)			Hz	50; 60
Bemessungsstrom (Ir)			A	630; 1.250
Bemessungsisolationspegel	Kurzzeit-Netzfrequenz-Stehspannung (Ud)		kV	20/23	42/48
	Blitzstoß-Stehspannung (Up)		kV	60/70	75/85
Bemessungs-Kurzzeit-Stehstrom (Ik)			kA	20/25
Bemessungs-Kurzschlussdauer (tk)			S	4
Bemessungs-Spitzenstromfestigkeit (Ip)			kA	50/63
Bemessungs-Kurzschluss-Ausschaltstrom (Isc)			kA	20/25
Bemessungs-Kurzschluss-Einschaltstrom (Ima)		Vakuumschalter	kA	50/63
		Erdungsschalter
Hilfskreis und Steuerkreis		Bemessungsdruck (Ua) DC/AC	V	≤400
		Netzfrequenz-Stehspannung (1min)	V	2.000
Mechanische Lebensdauer		Leistungsschalter	Male	10.000
		Trennschalter	Male	3.000
		Erdungsschalter	Male	3.000
Elektrische Lebensdauer		Leistungsschalter	Male	E2
		Erdungsschalter	Male	E2
Schutzart durch Gehäuse				IP4X
Schutzart durch vollständig abgedichteten Behälter				IP65

Normale Betriebsbedingungen

Maximale Temperatur	40℃ (Durchschnittstemperatur ≤35℃ innerhalb von 24h)
Minimale Temperatur	-25℃
Höhe	≤2.000m
Tägliche durchschnittliche relative Luftfeuchtigkeit	≤95%
Monatliche durchschnittliche relative Luftfeuchtigkeit	≤90%

Besondere Betriebsbedingungen

Wenn das Gerät in speziellen und rauen Umgebungen betrieben werden soll, wenden Sie sich bitte an unsere Experten.

Grundlegende Einheiten

SR-Serie mit folgender Funktion des Mittelspannungsmoduls:

D (Kabelanschlüsseinheit)
B (Trennschaltereinheit)
BB (Leistungsschalter-Gehäuseeinheit)
BBB (Leistungsschalter-Gehäuseeinheit)
M (Mittelspannungsmessgerät)
PTX (PT Einheit)
BS (Sammelschienenverteiler)
PT (PT Einheit)
PT (PT Einheit)
PTB (PT Einheit)

Hinweis: Die Symbole "↠" und "↞" in der Abbildung kennzeichnen erweiterbare Bausätze.

Flexible Kombinationen können nach Wunsch angepasst werden. Bitte wenden Sie sich bei Fragen direkt an den Hersteller.

Mehr über luftisolierte RMU

Wie gewährleistet die RMU einen sicheren und zuverlässigen Betrieb?

A:
Erstens schützt das vollständig abgedichtete System unter atmosphärischem Druck die RMU vor äußeren Einflüssen und garantiert einen stabilen Betrieb. Zweitens verhindert die einphasige Isolierung im Inneren der Schaltanlage das Risiko einer internen Lichtbogenexplosion. Drittens besteht das Isoliermedium im Inneren des Schaltschranks aus Luft bei atmosphärischem Druck, wodurch die Isolierleistung nicht durch Druckverluste während der Betriebsdauer beeinträchtigt wird.
Wie ist der Status von atmosphärisch druckversiegelten, naturluftisolierten RMU/Schaltanlagen in China?

A:
In China hat sich die atmosphärisch druckversiegelte, naturluftisolierte RMU in den Stromverteilungsnetzen der beiden größten staatlichen Netzgesellschaften durchgesetzt: State Grid Corporation of China und China Southern Power Grid. Seit der Aufnahme in deren Beschaffungskataloge im Jahr 2017 gilt die luftisolierte RMU als Standardprodukt. Beide Unternehmen kaufen diese jährlich in großem Umfang ein. Dies zeigt die breite Akzeptanz und bestätigt die RMU als zuverlässige und umweltfreundliche Lösung für die moderne Energieverteilung.
Was sind die Installationsanforderungen?

A:
Die RMU kann an der Wand montiert werden. Vor dem Schrank sollte ein freier Raum von 80 Zentimetern für die Installation eingehalten werden. Die Schaltanlage verfügt über einen niedrigeren Kabelzuführungs- und Kabelabgangspunkt. Bitte kontaktieren Sie uns, wenn Sie eine andere Installationsmethode bevorzugen.
Gibt es eine Möglichkeit, die RMU von HM POWER mit Schaltanlagen anderer Hersteller zu kombinieren?

A:
Es wird nicht empfohlen, Schaltanlagen verschiedener Hersteller zu kombinieren. Da sich Stecker und Schaltungen unterscheiden, kann eine solche Kombination Risiken verursachen.

Schaltanlagen Verlegung

Hochspannungsprüfung

Hersteller von Ringkabelschaltanlagen (Ring Main Unit)

Als zuverlässiger Hersteller von Ringkabelschaltanlagen (RMU) bietet HM POWER hochwertige atmosphärendruckgekapselte, luftisolierte Mittelspannungsschaltanlagen/RMU (bis zu 24 kV) sowie zuverlässige Lösungen für die intelligente Stromverteilungsbranche. Unsere hochmoderne Technologie und unser erfahrenes Expertenteam sorgen dafür, dass unsere RMUs die höchsten Standards in Bezug auf Leistung, Zuverlässigkeit und Sicherheit erfüllen.
