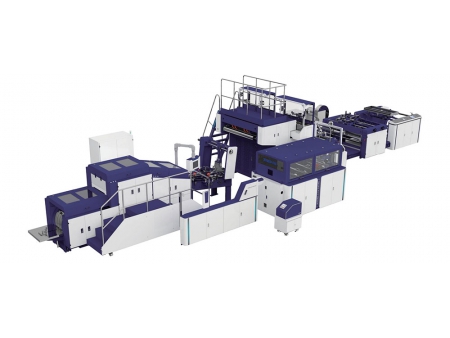

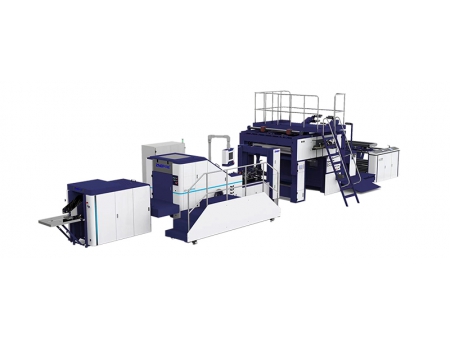

Blockbodenbeutelmaschine Maschine für Papierbeutel mit stehenden Flachhenkeln

Kostenvoranschlag erhalten

Über uns: http://znep-bagmaking.de/9-upright-flat-handles-block-bottom-paper-bag-making-machine.html

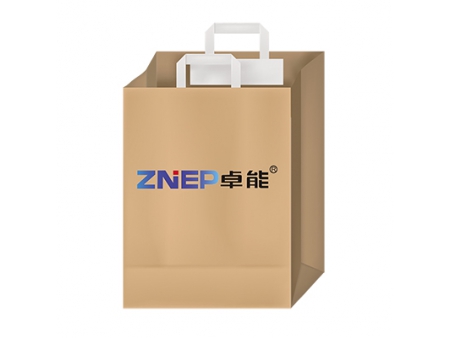

Diese Papierbeutelmaschine wurde speziell für die Herstellung von Papierbeuteln mit außenliegenden Flachhenkeln entwickelt. Der gesamte Produktionsprozess ist automatisiert: Aus flachen Papierkordeln und Papierpatches werden Henkel geformt, zugeschnitten, mit Klebstoff versehen und präzise an den Taschen befestigt.

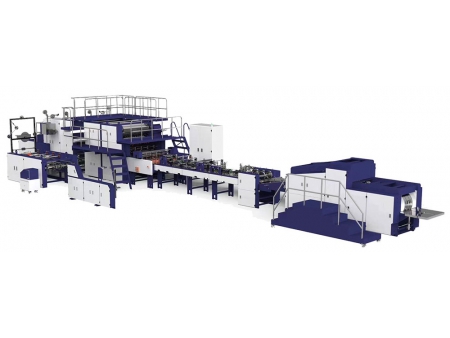

Vom Anfang bis zum Ende wandelt die Maschine einfache oder vorgedruckte Papierrollen in einem durchgehenden Arbeitsgang in fertige Taschen um. Dazu gehören das Anbringen der Henkel, das seitliche Verkleben, die Tubenbildung, das Zuschneiden, Bodenrillen, Bodenverkleben und schließlich das Formen der fertigen Tasche. Die Maschine ist mit japanischen Servomotoren ausgestattet, die für eine schnelle, stabile Leistung sorgen und Einstellzeiten verkürzen. Die produzierten Taschen zeichnen sich durch hohe Präzision und Stabilität aus. Gleichzeitig ist die Maschine wartungsfreundlich und effizient in der Produktion – ideal für Druckereien und Hersteller von Papiertaschen.

Parameter

Modell	ZD-F350B	ZD-F450B	ZD-F550B
Henkelhöhe	100mm	100mm	100mm
Abstand der Flachkodern	76mm	95mm	95mm
Papiergewicht für Henkel	100-130g/m2	100-130g/m2	100-130g/m2
Breite der Flachkordel	φ12mm	φ15mm	φ15mm
Länge der Henkelverstärkung	152mm	190mm	190mm
Breite der Henkelverstärkung	42,5-50mm	42,5-50mm	42,5-50mm
Durchmesser der Henkelverstärkung	φ1.200mm	φ1.200mm	φ1.200mm
Henkelverstärkung Papiergewicht	100-150g/m2	100-150g/m2	100-150g/m2
Papierrollenbreite	420-1050mm	650-1370mm	670-1670mm
Max. Durchmesser Papierrolle	φ1.500mm	φ1.500mm	φ1.500mm
Innendurchmesser Rolle	76mm	76mm	76mm
Papiergewicht pro Beutel	60/80-150g/m2	70/80-150g/m2	80/90-150g/m2
Fertige Beutelbreite	130/180-350mm	230-450mm	240-540mm
Papierrohrlänge	260- (530 mm mit Henkelhöhe)	260- (630 mm mit Henkelhöhe)	380- (770 mm mit Henkelhöhe)
Breite Seitenfalte	65-180mm	80-220mm	80-280mm
Max. Produktionsgeschwindigkeit	150PC/min	140PC/min	80-130PC/min
Gesamtleistung	33KW	33KW	33KW
Gewicht	18.500KG	19.500KG	21.500KG
Gesamtmaße ( LxWxH )	13.500 * 5.700 * 2.500mm	14.500 * 5.800* 2.500mm	15.500 * 6.200 * 2.500mm

Maschinenkonfiguration

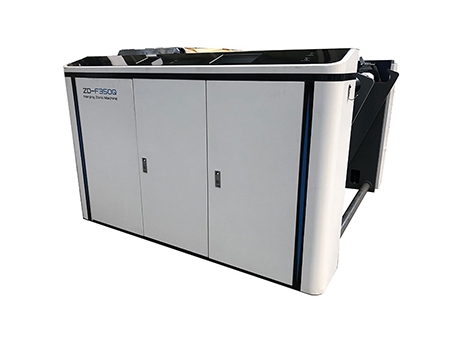

2. ZUFÜHREINHEIT
  Die auf dem aufblasbaren Spannmandrill befestigte Papierrolle wird über einen Schwenkarm mit hydraulischem Hebesystem zugeführt. Die Zuführeinheit verfügt über eine Alarmfunktion, die bei fehlendem Papiervorschub ein akustisches Signal auslöst. Durch die Bahnführung und gleichmäßige Spannungsregelung wird eine verbesserte Oberflächenglätte des Papiers erreicht. Der Rollenwechsel erfolgt einfach per Knopfdruck.

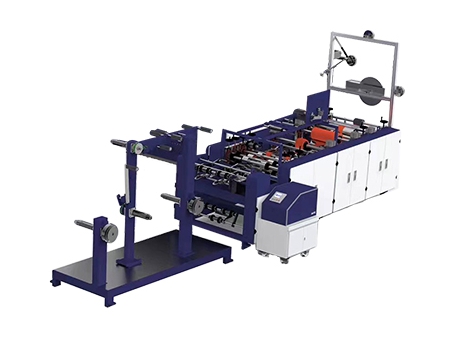

2. HENKELHERSTELLUNGSEINHEIT
  Aus Rollenpapier werden flache Henkel hergestellt, indem das Papier miteinander verklebt wird.

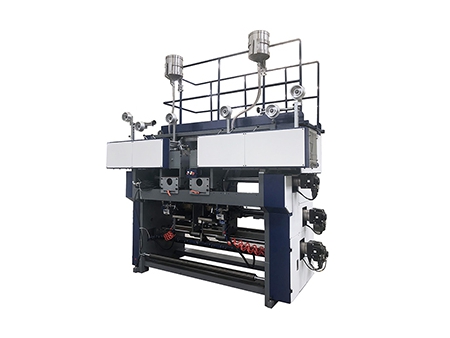

2. HENKELKLEBEEINHEIT
  Die Henkelaufklebemaschine klebt die flachen Henkel automatisch mit Leim an die vorgesehene Position des Beutelkörpers und presst sie dort fest an, bevor die Vorprägung erfolgt.

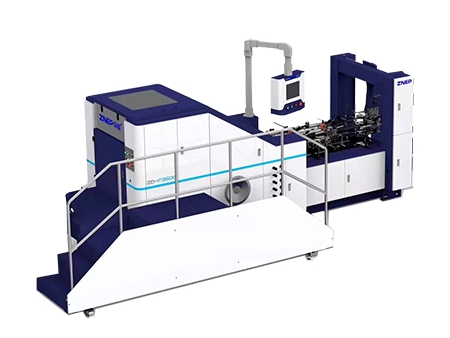

2. BEUTELFORMUNGSEINHEIT
  Das Papier wird zusammen mit Henkelpatches und Seitenleim zu einem Rohr geformt und gemäß den Einstellungen in einzelne Abschnitte geschnitten. Diese Abschnitte werden anschließend zur Trommel transportiert, wo die vier Ecken geöffnet, der Boden verleimt, versiegelt und die quadratische Bodenform hergestellt wird.

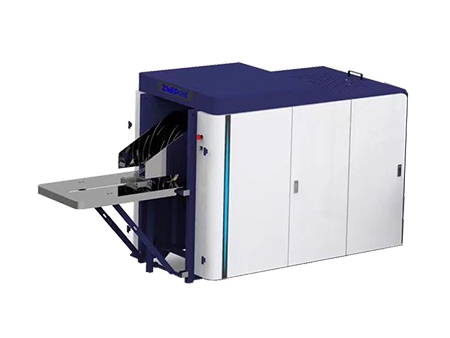

2. BEUTELSAMMELEINHEIT
  Die fertigen Beutel werden komprimiert und ausgegeben. Die produzierte Stückzahl wird über das automatische Sammel- und Zählsystem angezeigt.
